引脚型数字放大器用电感器 DVP1725AD
特长
- 采用最合适的设计，达到高音质
- 闭磁路低漏磁结构
- 低DCR，大电流
- 使用无酸素铜线
- 工作温度范围：-40℃～+105℃（包含自身发热）
用途
- 音频＆映像 迷你音响，AV功放，业务用攻放
电气特性
| 型号 | 电感值(µH) | 直流电阻 (mΩ) | 额定直流电流 (A) | 额定温度上升电流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| DVP1725AD-7R0N | 7 ± 30% | 12.5 | 9.6 | 20 | 7 |
| DVP1725AD-100M | 10 ± 20% | 15.6 | 11.9 | 14.8 | 6.4 |
| DVP1725AD-150M | 15 ± 20% | 25 | 17.8 | 12.5 | 5.6 |
| DVP1725AD-220M | 22 ± 20% | 32 | 23.6 | 10.5 | 5 |
- 电感量测试条件:100kHz,1V
- 直流饱和容许电流:电感值下降至初始值的25%以内的电流值
- 温度上升容许电流:磁芯表面温度上升至40℃以下的电流值
电流特性图

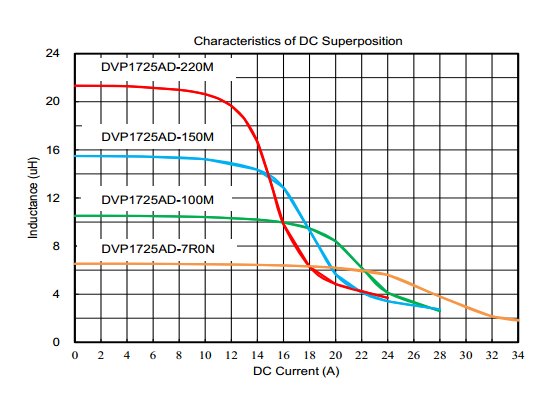

直流饱和特性
