高信赖性贴片功率电感器 CQR1242C

AEC-Q200 不建议磁路

CQR1242C

产品信息

一般信息

picture_as_pdf 一般规格书

特长

车载上高信赖性使用
闭磁路形式的贴片功率电感
最适合作为电源的扼流线圈用
符合AEC-Q200
工作温度范围：-40℃～+150℃（包含自身发热）

用途

车载

电气特性

型号	电感值 (µH)	直流电阻 (Ω)±30%	额定直流电流 (A)		额定温度上升电流 (A)
型号	电感值 (µH)	直流电阻 (Ω)±30%	Typical	Spec	Typical	Spec
CQR1242C-1R2N	1.2 ± 30%	0.006	19	14	9.9	6.8
CQR1242C-1R8N	1.8 ± 30%	0.008	15	10	8.75	5.95
CQR1242C-2R7N	2.7 ± 30%	0.01	12	8.5	7.75	5.3
CQR1242C-3R6N	3.6 ± 30%	0.012	11	6.9	7.05	4.85
CQR1242C-4R7N	4.7 ± 30%	0.014	9.5	6.6	6.5	4.5
CQR1242C-6R2N	6.2 ± 30%	0.016	8.5	5.4	6	4.2
CQR1242C-7R5N	7.5 ± 30%	0.021	7.8	4.9	5.2	3.6
CQR1242C-100M	10 ± 20%	0.026	7	4.5	4.6	3.3
CQR1242C-120M	12 ± 20%	0.029	6.4	4	4.35	3.1
CQR1242C-150M	15 ± 20%	0.039	5.5	3.6	3.75	2.7
CQR1242C-180M	18 ± 20%	0.044	5	3.1	3.4	2.5
CQR1242C-220M	22 ± 20%	0.056	4.5	2.8	3.05	2.2
CQR1242C-270M	27 ± 20%	0.068	4.1	2.55	2.85	1.95
CQR1242C-330M	33 ± 20%	0.082	3.8	2.25	2.45	1.8
CQR1242C-390M	39 ± 20%	0.095	3.5	2.1	2.3	1.65
CQR1242C-470M	47 ± 20%	0.12	3.2	1.82	2.05	1.44
CQR1242C-560M	56 ± 20%	0.14	2.8	1.75	1.4	1.35
CQR1242C-680M	68 ± 20%	0.17	2.6	1.65	1.65	1.22
CQR1242C-820M	82 ± 20%	0.21	2.5	1.48	1.5	1.12
CQR1242C-101M	100 ± 20%	0.25	2.2	1.33	1.35	1
CQR1242C-121M	120 ± 20%	0.29	2	1.24	1.25	0.92
CQR1242C-151M	150 ± 20%	0.36	1.75	1.05	1.1	0.8
CQR1242C-181M	180 ± 20%	0.47	1.65	0.98	0.98	0.72
CQR1242C-221M	220 ± 20%	0.58	1.4	0.93	0.88	0.64
CQR1242C-271M	270 ± 20%	0.7	1.25	0.82	0.8	0.58
CQR1242C-331M	330 ± 20%	0.87	1.15	0.7	0.71	0.51
CQR1242C-391M	390 ± 20%	0.96	1.08	0.65	0.68	0.47
CQR1242C-471M	470 ± 20%	1.15	0.98	0.58	0.61	0.44
CQR1242C-561M	560 ± 20%	1.4	0.9	0.54	0.55	0.39
CQR1242C-681M	680 ± 20%	1.7	0.82	0.51	0.49	0.35
CQR1242C-821M	820 ± 20%	1.95	0.74	0.45	0.46	0.33
CQR1242C-102M	1000 ± 20%	2.4	0.68	0.43	0.41	0.3

电流特性图

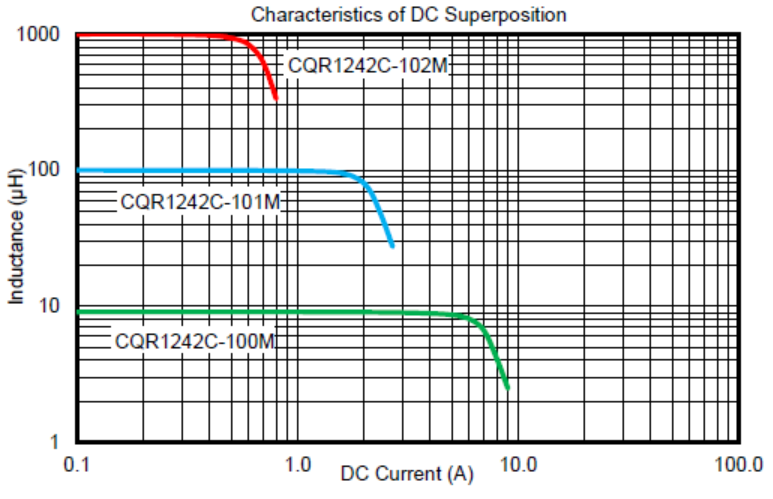

直流饱和特性

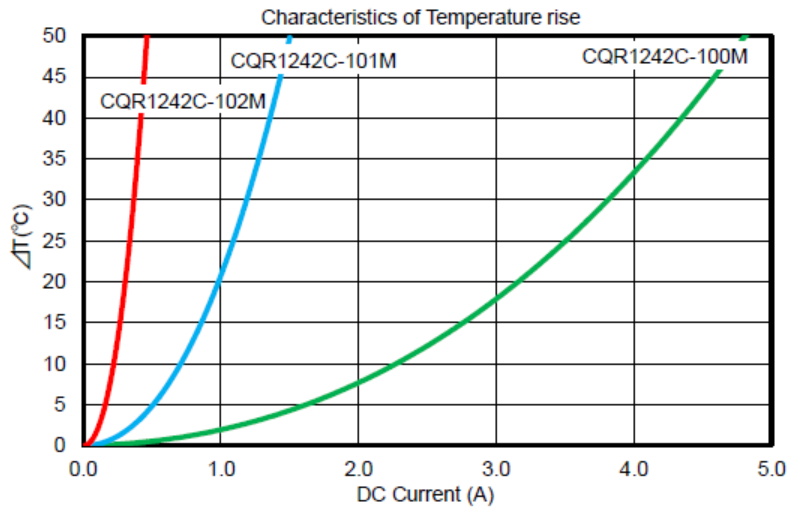

温度上升特性
