引脚型数字放大器用电感器 7G13C
特长
- 使用扁平线
- 防辐射干扰的闭磁路结构
- 小型，电阻低，电流大
用途
- 音频＆映像 迷你音响，AV功放，业务用攻放
- 车载 汽车音响
- 其他 各种电源
电气特性
| 型号 | 电感值(µH) | 直流电阻 (mΩ) | 额定直流电流 (A) | 额定温度上升电流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| 7G13C-4R7N | 4.7 ± 30% | 5.4 | 4.5 | 12.3 | 8 |
| 7G13C-100M | 10 ± 20% | 10.6 | 8.8 | 9 | 6 |
- 电感量测试条件:1kHz,1V
- 直流饱和容许电流:电感值下降至初始值的25%以内的电流值
- 温度上升容许电流:磁芯表面温度上升至40℃以下的电流值
电流特性图

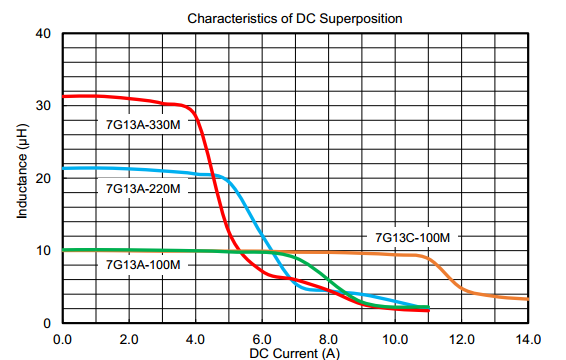

直流饱和特性
