引脚型电感器 7607

不建议磁路

7607

产品信息

picture_as_pdf 目录

一般信息

picture_as_pdf 一般规格书

特长

开磁路结构的电感
最适合作为电源电路的扼流线圈用
自动安装使用的编带交货

用途

音频＆映像
电脑
家电
其他

电气特性

型号	电感值(µH)	直流电阻 (Ω)		额定直流电流 (A)	额定温度上升电流 (A)
型号	电感值(µH)	Max	Typical	额定直流电流 (A)	额定温度上升电流 (A)
7607-6R8M	6.8 ± 20%	0.044	0.033	2.5	2
7607-8R2M	8.2 ± 20%	0.046	0.035	2.2	1.95
7607-100K	10 ± 10%	0.055	0.041	2.1	1.9
7607-120K	12 ± 10%	0.062	0.046	2	1.8
7607-150K	15 ± 10%	0.068	0.051	1.9	1.74
7607-180K	18 ± 10%	0.088	0.065	1.7	1.49
7607-220K	22 ± 10%	0.095	0.071	1.6	1.4
7607-270K	27 ± 10%	0.11	0.079	1.5	1.3
7607-330K	33 ± 10%	0.14	0.102	1.3	1.15
7607-390K	39 ± 10%	0.16	0.14	1.2	1.1
7607-470K	47 ± 10%	0.19	0.137	1.1	1
7607-560K	56 ± 10%	0.24	0.18	1.05	0.85
7607-680K	68 ± 10%	0.27	0.202	1	0.8
7607-820K	82 ± 10%	0.31	0.231	0.9	0.75
7607-101K	100 ± 10%	0.38	0.284	0.82	0.67
7607-121K	120 ± 10%	0.44	0.324	0.74	0.62
7607-151K	150 ± 10%	0.63	0.466	0.67	0.52
7607-181K	180 ± 10%	0.71	0.529	0.56	0.49
7607-221K	220 ± 10%	0.82	0.614	0.49	0.45
7607-271K	270 ± 10%	1.1	0.783	0.46	0.4
7607-331K	330 ± 10%	1.2	0.898	0.41	0.36
7607-391K	390 ± 10%	1.7	1.18	0.38	0.33
7607-471K	470 ± 10%	1.9	1.34	0.35	0.3
7607-561K	560 ± 10%	2.1	1.51	0.33	0.28
7607-681K	680 ± 10%	2.8	2.05	0.3	0.24
7607-821K	820 ± 10%	3.2	2.34	0.28	0.22
7607-102K	1000 ± 10%	4.3	3.2	0.24	0.19
7607-122K	1200 ± 10%	4.9	3.568	0.23	0.18
7607-152K	1500 ± 10%	5.7	4.066	0.21	0.17
7607-182K	1800 ± 10%	6.4	4.612	0.18	0.16
7607-222K	2200 ± 10%	9.3	6.684	0.15	0.13
7607-272K	2700 ± 10%	11	7.732	0.14	0.12
7607-332K	3300 ± 10%	13	8.916	0.13	0.11

电感量测试条件:1kHz,1V
直流饱和容许电流:电感值下降至初始值的10%以内的电流值
温度上升容许电流:磁芯表面温度上升至35℃以下的电流值

电流特性图

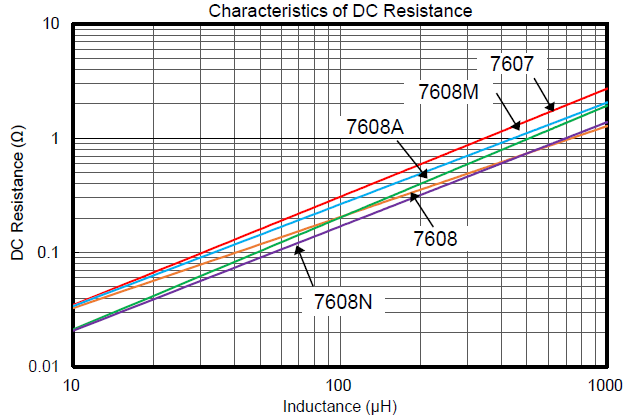

直流电阻特性

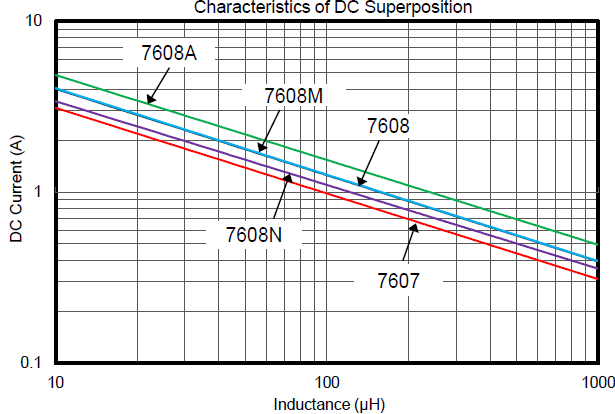

直流饱和特性
