关于电感产品目录中电流特性的记载值
您是否遇到过线圈目录记载值的问题？
不同公司设定的线圈电流特性值会有不同。
1 直流叠加许容电流 (Isat)
电感下降率设定。有10%, 15%, 30%,（30%max 30%typ） 等、不同公司各种各样。
2 温度上升许容电流 (Irat)
电流通过时线圈发热的设置。温度上升20°C、30°C、40°C（ Δ40℃max） 等、不同公司各种各样。
此外，温度上升值在很大程度上取决于测量环境。

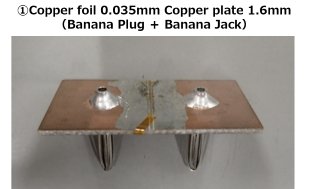

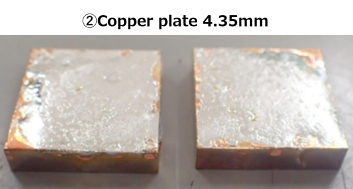

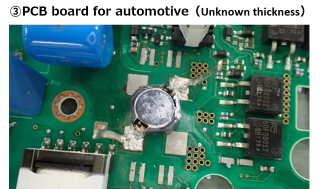

弊以本公司产品为例，使用不同的测试基板所产生的温升数值会有变化。
| Part Number | Inductance(µH) | DCR(Ω)±30% | DC Saturation Allowable Current (A) | Temperature Rise Allowable Current (A) | ||
|---|---|---|---|---|---|---|
| Max | Typical | Max | Typical | |||
CER1277C-2R2N |
2.2±30% | 0.007 | 17.7 | 11.6 | 9.6 | 6.85 |
注：上述特征值是基于测量数据制作的。 是代表值，不是规格值。

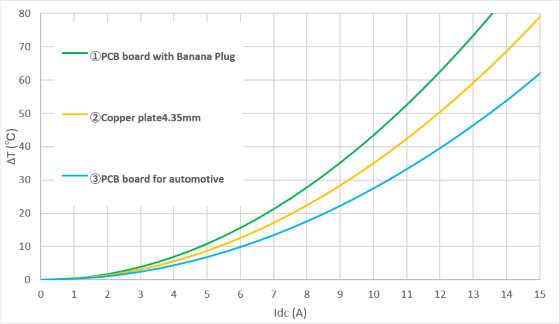

根据基板类型的不同，发热特性大约相差 1.3 倍。
本公司按照 JIS 标准进行测量，但各公司的测量条件各不相同，因为它们会根据接收方式而变化。
比如DCR实际值与产品目录的规格值比也往往会处于劣势，往往会感到非常失望。（因为我们的规格值是实际值得1.5倍左右）
这在金属材料电感器中尤为明显。

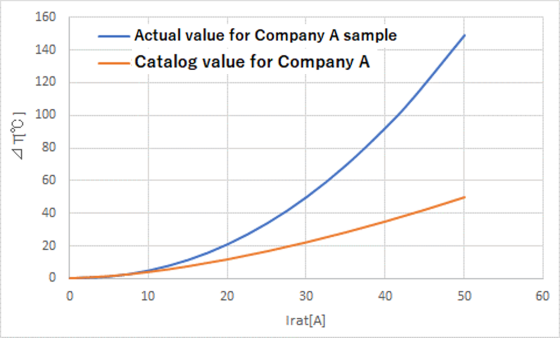

以上是本公司对某些制造商生产的电感器进行测量的结果。
本公司产品目录中的规格值是实测值得1.5倍！
总结
在将产品特性与目录值进行比较时，可通过与 DCR（电阻值）规定值进行比较来了解真正的发热特性
如果两个产品之间的 DCR 值是近似值，则最好根据实际 DCR 值进行比较，以便更好地选择产品，因为在温升允许电流规格较大且较高的产品中，可能会因测量设备和环境的差异而出现波动。
备注
- 文中提及的部分产品已停产。
- 由于文章撰写已有一段时间，所提供的信息可能仍包含过时内容。
