高信赖性贴片功率电感器 CER3017C

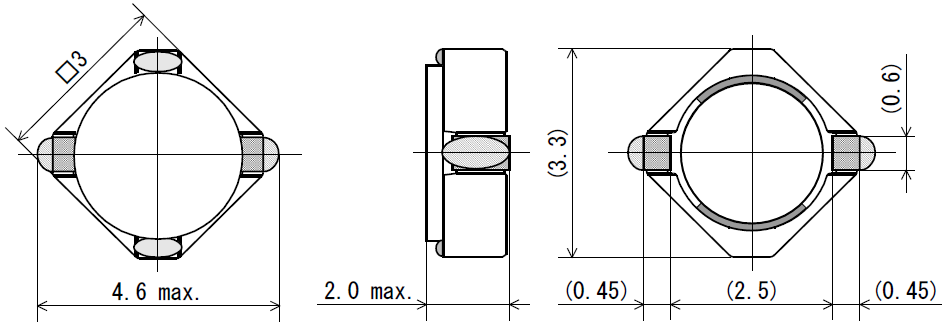

特长
- 车载上高信赖性使用
- 开磁路结构的贴片功率电感
- 最适合作为电源的扼流线圈用
- 符合AEC-Q200
- 工作温度范围：-40℃～+150℃（包含自身发热）
用途
- 车载 汽车音响, 汽车导航, ECU, LED前灯
- 其他 各种电源, 工业机器
电气特性
| 型号 | 电感值(µH) | 直流电阻(Ω) ±30% | 额定直流电流 (A) | 额定温度上升电流 (A) |
|---|---|---|---|---|
| CER3017C-1R2N | 1.2 ± 30% | 0.033 | 2.2 | 2.2 |
| CER3017C-1R5N | 1.5 ± 30% | 0.037 | 2 | 2 |
| CER3017C-2R0N | 2 ± 30% | 0.047 | 1.9 | 1.9 |
| CER3017C-2R4N | 2.4 ± 30% | 0.051 | 1.8 | 1.8 |
| CER3017C-3R6N | 3.6 ± 30% | 0.078 | 1.5 | 1.5 |
| CER3017C-4R7N | 4.7 ± 30% | 0.1 | 1.2 | 1.2 |
| CER3017C-5R6N | 5.6 ± 30% | 0.12 | 1.1 | 1.1 |
| CER3017C-6R8N | 6.8 ± 30% | 0.14 | 1.05 | 1.05 |
| CER3017C-8R2N | 8.2 ± 30% | 0.17 | 0.95 | 0.95 |
| CER3017C-100M | 10 ± 20% | 0.2 | 0.9 | 0.9 |
| CER3017C-120M | 12 ± 20% | 0.27 | 0.75 | 0.75 |
| CER3017C-150M | 15 ± 20% | 0.31 | 0.65 | 0.65 |
| CER3017C-180M | 18 ± 20% | 0.4 | 0.62 | 0.62 |
| CER3017C-220M | 22 ± 20% | 0.47 | 0.57 | 0.57 |
| CER3017C-270M | 27 ± 20% | 0.64 | 0.5 | 0.5 |
| CER3017C-330M | 33 ± 20% | 0.7 | 0.46 | 0.46 |
| CER3017C-390M | 39 ± 20% | 0.8 | 0.44 | 0.44 |
| CER3017C-470M | 47 ± 20% | 1.1 | 0.39 | 0.39 |
| CER3017C-560M | 56 ± 20% | 1.2 | 0.35 | 0.35 |
- 电感量测试条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流饱和容许电流:电感值下降至初始值的35%以内的电流值
- 温度上升容许电流:磁芯表面温度上升至40℃以下的电流值
电流特性图

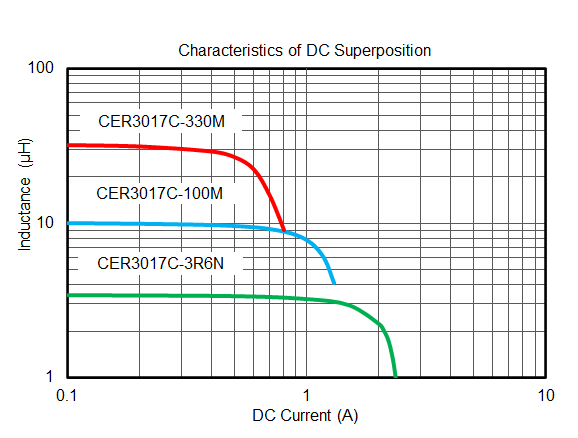

直流饱和特性

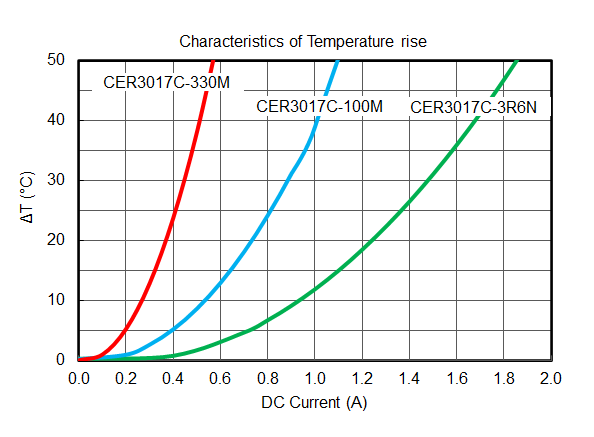

温度上升特性
