新闻稿 | 新产品:超高压车载用变压器‘VEP1313V’

2025/01/22


VEP1313V

在此发表我们最新研发的‘VEP1313V’ (W14.3mm×D14.1mm×H14.5mm) 高压车载用变压器。 该产品的耐压为 AC 4000V。

通过改变材料的材质,可以在减小产品整体尺寸的同时,实现足够的爬电距离以满足耐压要求。

绕组规格也可根据客户的规格进行调整,从而灵活应对近期电动汽车市场对高电压的需求。

我公司将进一步扩大产品阵容,以满足市场需求,对应未来的各种解决方案。

主要应用
  1. 用于 HEV/EV 电源控制单元的电源、车载绝缘电源、PoE 兼容设备

特長
  1. 超高耐压 ~ AC 4000Vrms
  2. CTI LV.1
  3. 可对所需规格要求的变压器·进行产品规格设计优化。
  4. 可对应多路输出。
  5. 符合 AEC-Q200 标准。
  6. 工作温度范围:-40°C 至 +150°C (包括自加热)

电气特性

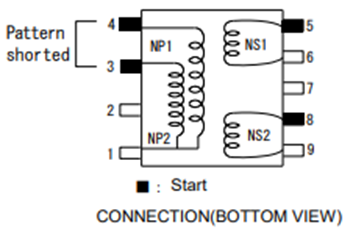

Example of Use of VEP1313V
匝数比NP1:NP2:NS1:NS2=1:1:2.8:0.9
电感4-1 // 3-1 8.0uH typ.
5-6 63uH typ.
8-9 6.7uH typ.
DCR4-1 // 3-1 30mΩ typ.
泄漏电感4-1 // 3-1 0.135uH typ.(5-6-7-8-9 short)
PDF下载 产品详细
https://www.sagami-elec.co.jp/cn/product/detail.php?type=VEP1313V
email 咨询
如对本产品有任何疑问(包括报价和样品要求),请使用咨询表联系我们。
