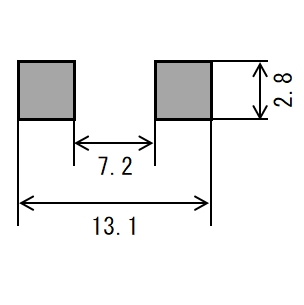

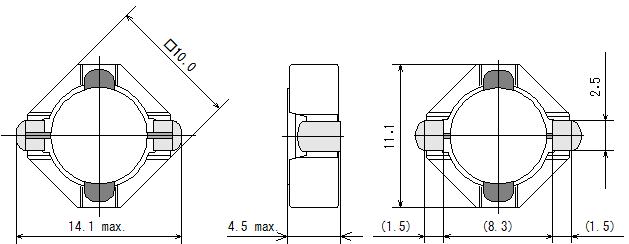

パワーインダクタ(SMD) CER1042B
特長
- コスト競争力のある廉価版
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- 大電流・低抵抗対応の構造
- 使用温度範囲:-40℃~+125℃(自己発熱を含む)
用途
- オーディオビジュアル テレビ&モニタ, ミニコンポ、AVアンプ、業務用アンプ, カメラ, レコーダー
- 車載 カーナビゲーション, LEDヘッドライト
- PC周辺機器 PC, プリンタ, プロジェクタ
- 家電 LED照明
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機
電気的特性
品番 | インダクタンス (µH) | 直流抵抗 (Ω)±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | ||
---|---|---|---|---|---|---|
Typical | Spec | Typical | Spec | |||
CER1042B-1R5N | 1.5 ± 30% | 0.007 | 12.2 | 9.2 | 8.25 | 5.9 |
CER1042B-2R0N | 2 ± 30% | 0.009 | 10.3 | 7.7 | 7.65 | 5.6 |
CER1042B-3R0N | 3 ± 30% | 0.01 | 9.6 | 6.5 | 7.2 | 5.15 |
CER1042B-3R9N | 3.9 ± 30% | 0.013 | 8.25 | 5.7 | 6.2 | 4.5 |
CER1042B-5R1N | 5.1 ± 30% | 0.015 | 7.3 | 4.9 | 5.6 | 4 |
CER1042B-6R2N | 6.2 ± 30% | 0.019 | 6.75 | 4.45 | 4.95 | 4.55 |
CER1042B-7R5N | 7.5 ± 30% | 0.022 | 6.05 | 4 | 4.65 | 3.35 |
CER1042B-9R1N | 9.1 ± 30% | 0.024 | 5.65 | 3.75 | 4.4 | 3.15 |
CER1042B-100M | 10 ± 20% | 0.029 | 5.1 | 3.5 | 4 | 2.9 |
CER1042B-120M | 12 ± 20% | 0.032 | 4.9 | 3.15 | 3.85 | 2.75 |
CER1042B-150M | 15 ± 20% | 0.041 | 4.25 | 2.9 | 3.35 | 2.45 |
CER1042B-180M | 18 ± 20% | 0.048 | 3.55 | 2.6 | 3.05 | 2.2 |
CER1042B-220M | 22 ± 20% | 0.06 | 3.25 | 2.4 | 2.75 | 2 |
CER1042B-270M | 27 ± 20% | 0.075 | 3.15 | 2.2 | 2.45 | 1.8 |
CER1042B-330M | 33 ± 20% | 0.092 | 2.9 | 2 | 2.2 | 1.6 |
CER1042B-390M | 39 ± 20% | 0.1 | 2.7 | 1.8 | 2.05 | 1.5 |
CER1042B-470M | 47 ± 20% | 0.12 | 2.45 | 1.6 | 1.88 | 1.35 |
CER1042B-560M | 56 ± 20% | 0.15 | 2.2 | 1.5 | 1.7 | 1.25 |
CER1042B-680M | 68 ± 20% | 0.18 | 1.95 | 1.35 | 1.55 | 1.1 |
CER1042B-820M | 82 ± 20% | 0.21 | 1.85 | 1.25 | 1.43 | 1 |
CER1042B-101M | 100 ± 20% | 0.26 | 1.6 | 1.15 | 1.28 | 0.92 |
CER1042B-121M | 120 ± 20% | 0.31 | 1.5 | 1 | 1.15 | 0.85 |
CER1042B-151M | 150 ± 20% | 0.4 | 1.35 | 0.9 | 1.03 | 0.74 |
CER1042B-181M | 180 ± 20% | 0.48 | 1.1 | 0.8 | 0.93 | 0.67 |
CER1042B-221M | 220 ± 20% | 0.57 | 1.05 | 0.7 | 0.85 | 0.61 |
CER1042B-271M | 270 ± 20% | 0.71 | 0.97 | 0.65 | 0.76 | 0.55 |
CER1042B-331M | 330 ± 20% | 0.8 | 0.92 | 0.6 | 0.71 | 0.51 |
CER1042B-391M | 390 ± 20% | 0.99 | 0.83 | 0.55 | 0.63 | 0.46 |
CER1042B-471M | 470 ± 20% | 1.21 | 0.79 | 0.5 | 0.57 | 0.41 |
CER1042B-561M | 560 ± 20% | 1.48 | 0.71 | 0.48 | 0.51 | 0.37 |
CER1042B-681M | 680 ± 20% | 1.79 | 0.61 | 0.44 | 0.46 | 0.34 |
CER1042B-821M | 820 ± 20% | 2.09 | 0.58 | 0.41 | 0.43 | 0.31 |
CER1042B-102M | 1000 ± 20% | 2.37 | 0.54 | 0.38 | 0.4 | 0.29 |
- インダクタンス測定条件:100kHz,1V

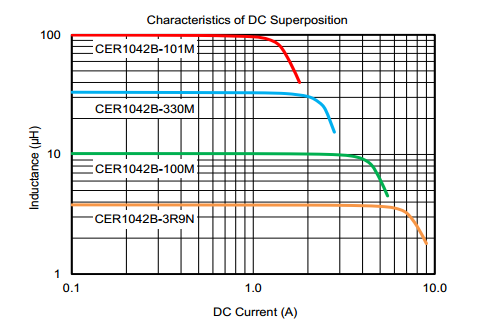

- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値

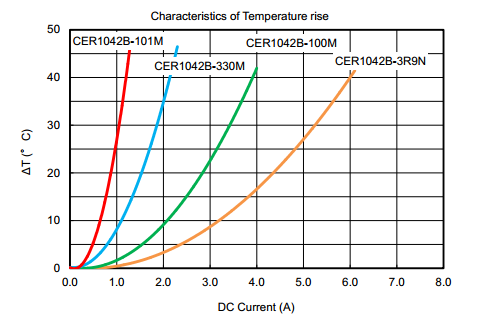

- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
