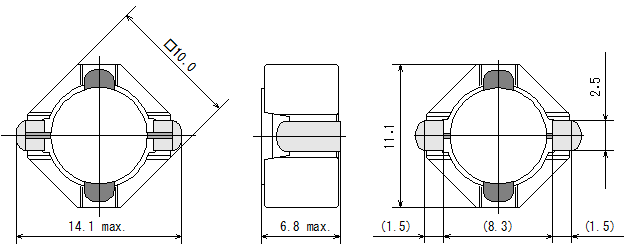

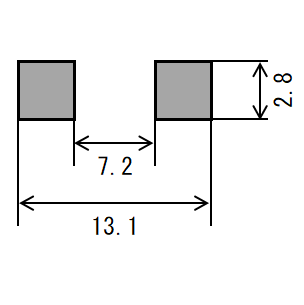

パワーインダクタ（SMD） CER1065B
特長
- コスト競争力のある廉価版
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- 大電流･低抵抗対応の構造
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル テレビ＆モニタ, ミニコンポ、AVアンプ、業務用アンプ, カメラ, レコーダー
- 車載 カーナビゲーション, LEDヘッドライト
- PC周辺機器 PC, プリンタ, プロジェクタ
- 家電 LED照明
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機
電気的特性
| 品番 | インダクタンス (µH) | 直流抵抗 (Ω)±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | ||
|---|---|---|---|---|---|---|
| Typical | Spec | Typical | Spec | |||
| CER1065B-1R0N | 1 ± 30% | 0.006 | 20.4 | 16 | 9.3 | 6.45 |
| CER1065B-1R5N | 1.5 ± 30% | 0.007 | 15.9 | 12.6 | 8.2 | 5.75 |
| CER1065B-2R2N | 2.2 ± 30% | 0.009 | 13.9 | 10.5 | 7.5 | 5.35 |
| CER1065B-3R3N | 3.3 ± 30% | 0.01 | 11.7 | 8.5 | 6.95 | 4.8 |
| CER1065B-4R3N | 4.3 ± 30% | 0.012 | 10.4 | 7.7 | 6.5 | 4.5 |
| CER1065B-5R1N | 5.1 ± 30% | 0.013 | 9.3 | 6.9 | 6.15 | 4.3 |
| CER1065B-6R2N | 6.2 ± 30% | 0.015 | 8.35 | 6.1 | 5.75 | 4.2 |
| CER1065B-7R5N | 7.5 ± 30% | 0.016 | 7.7 | 5.7 | 5.45 | 3.95 |
| CER1065B-100M | 10 ± 20% | 0.019 | 7 | 5 | 5.1 | 3.6 |
| CER1065B-120M | 12 ± 20% | 0.022 | 6.3 | 4.5 | 4.65 | 3.35 |
| CER1065B-150M | 15 ± 20% | 0.026 | 5.65 | 4.1 | 4.25 | 3.1 |
| CER1065B-180M | 18 ± 20% | 0.035 | 5.15 | 3.75 | 3.7 | 2.75 |
| CER1065B-220M | 22 ± 20% | 0.043 | 4.55 | 3.3 | 3.35 | 2.45 |
| CER1065B-270M | 27 ± 20% | 0.054 | 4.15 | 3 | 3 | 2.2 |
| CER1065B-330M | 33 ± 20% | 0.067 | 3.65 | 2.65 | 2.65 | 2 |
| CER1065B-390M | 39 ± 20% | 0.075 | 3.5 | 2.45 | 2.5 | 1.8 |
| CER1065B-470M | 47 ± 20% | 0.082 | 3.25 | 2.3 | 2.4 | 1.7 |
| CER1065B-560M | 56 ± 20% | 0.1 | 2.83 | 2.05 | 2.15 | 1.55 |
| CER1065B-680M | 68 ± 20% | 0.12 | 2.7 | 1.85 | 1.98 | 1.4 |
| CER1065B-820M | 82 ± 20% | 0.15 | 2.3 | 1.7 | 1.75 | 1.25 |
| CER1065B-101M | 100 ± 20% | 0.18 | 2.15 | 1.5 | 1.6 | 1.15 |
| CER1065B-121M | 120 ± 20% | 0.21 | 2.05 | 1.35 | 1.5 | 1.1 |
| CER1065B-151M | 150 ± 20% | 0.25 | 1.8 | 1.25 | 1.38 | 1 |
| CER1065B-181M | 180 ± 20% | 0.3 | 1.6 | 1.1 | 1.25 | 0.9 |
| CER1065B-221M | 220 ± 20% | 0.37 | 1.43 | 1 | 1.1 | 0.8 |
| CER1065B-271M | 270 ± 20% | 0.45 | 1.3 | 0.95 | 1 | 0.7 |
| CER1065B-331M | 330 ± 20% | 0.56 | 1.18 | 0.83 | 0.91 | 0.65 |
| CER1065B-391M | 390 ± 20% | 0.66 | 1.08 | 0.77 | 0.84 | 0.6 |
| CER1065B-471M | 470 ± 20% | 0.79 | 0.97 | 0.7 | 0.77 | 0.5 |
| CER1065B-561M | 560 ± 20% | 0.96 | 0.93 | 0.67 | 0.69 | 0.47 |
| CER1065B-681M | 680 ± 20% | 1.18 | 0.83 | 0.61 | 0.63 | 0.45 |
| CER1065B-821M | 820 ± 20% | 1.45 | 0.77 | 0.56 | 0.56 | 0.41 |
| CER1065B-102M | 1000 ± 20% | 1.61 | 0.7 | 0.5 | 0.53 | 0.39 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

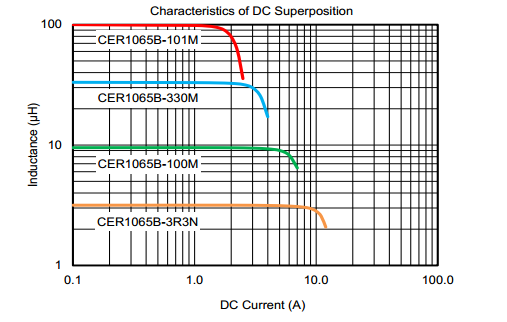

直流重畳電流特性

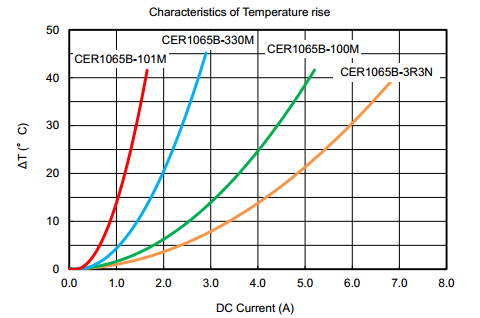

温度上昇特性
