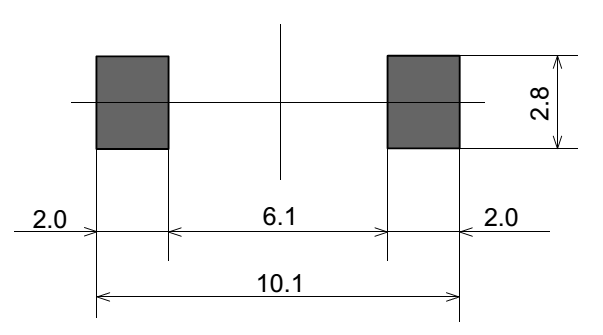

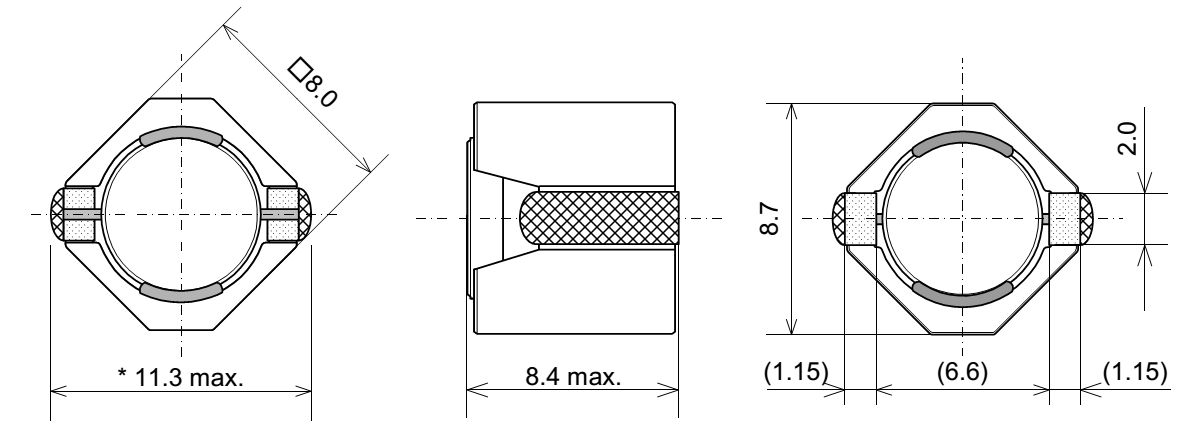

パワーインダクタ（SMD） HER8080
特長
- 大電流対応
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル テレビ＆モニタ, ポータブルオーディオ, カメラ
- PC周辺機器 PC, プリンタ
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機
電気的特性
| 品番 | インダクタンス (µH) | 直流抵抗 (Ω)±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | ||
|---|---|---|---|---|---|---|
| Typical | Spec | Typical | Spec | |||
| HER8080-1R5N | 1.5 ± 30% | 0.007 | 14.5 | 11.5 | 7.73 | 6.3 |
| HER8080-2R2N | 2.2 ± 30% | 0.009 | 12.3 | 9.6 | 7.27 | 5.7 |
| HER8080-2R7N | 2.7 ± 30% | 0.01 | 10.4 | 7.8 | 6.85 | 5.3 |
| HER8080-3R9N | 3.9 ± 30% | 0.01 | 9.23 | 7.2 | 6.29 | 4.9 |
| HER8080-4R7N | 4.7 ± 30% | 0.014 | 8 | 6.1 | 5.89 | 4.6 |
| HER8080-5R6N | 5.6 ± 30% | 0.015 | 7.47 | 5.8 | 5.62 | 4.4 |
| HER8080-6R8N | 6.8 ± 30% | 0.017 | 6.83 | 5.2 | 5.26 | 4.2 |
| HER8080-8R2N | 8.2 ± 30% | 0.019 | 6.17 | 4.7 | 5.15 | 4 |
| HER8080-100M | 10 ± 20% | 0.02 | 5.6 | 4.2 | 5.08 | 3.8 |
| HER8080-120M | 12 ± 20% | 0.022 | 5.23 | 3.9 | 4.59 | 3.6 |
| HER8080-150M | 15 ± 20% | 0.026 | 4.87 | 3.6 | 4.24 | 3.3 |
| HER8080-180M | 18 ± 20% | 0.034 | 4.03 | 3 | 3.73 | 2.9 |
| HER8080-220M | 22 ± 20% | 0.05 | 3.7 | 2.9 | 2.95 | 2.4 |
| HER8080-270M | 27 ± 20% | 0.06 | 3.3 | 2.5 | 2.74 | 2.2 |
| HER8080-330M | 33 ± 20% | 0.08 | 3.07 | 2.35 | 2.54 | 2 |
| HER8080-390M | 39 ± 20% | 0.1 | 2.87 | 2.2 | 2.21 | 1.75 |
| HER8080-470M | 47 ± 20% | 0.12 | 2.63 | 2 | 1.95 | 1.55 |
| HER8080-560M | 56 ± 20% | 0.13 | 2.4 | 1.8 | 1.87 | 1.5 |
| HER8080-680M | 68 ± 20% | 0.15 | 2.13 | 1.55 | 1.74 | 1.4 |
| HER8080-820M | 82 ± 20% | 0.19 | 1.83 | 1.5 | 1.57 | 1.25 |
| HER8080-101M | 100 ± 20% | 0.25 | 1.67 | 1.3 | 1.36 | 1.1 |
| HER8080-121M | 120 ± 20% | 0.27 | 1.6 | 1.25 | 1.31 | 1.05 |
| HER8080-151M | 150 ± 20% | 0.3 | 1.47 | 1.1 | 1.2 | 1 |
| HER8080-181M | 180 ± 20% | 0.34 | 1.33 | 1 | 1.16 | 0.93 |
| HER8080-221M | 220 ± 20% | 0.41 | 1.22 | 0.96 | 1.11 | 0.85 |
| HER8080-271M | 270 ± 20% | 0.52 | 1.07 | 0.84 | 0.94 | 0.76 |
| HER8080-331M | 330 ± 20% | 0.71 | 0.97 | 0.77 | 0.81 | 0.65 |
| HER8080-391M | 390 ± 20% | 0.87 | 0.91 | 0.71 | 0.72 | 0.59 |
| HER8080-471M | 470 ± 20% | 1.02 | 0.84 | 0.67 | 0.65 | 0.54 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

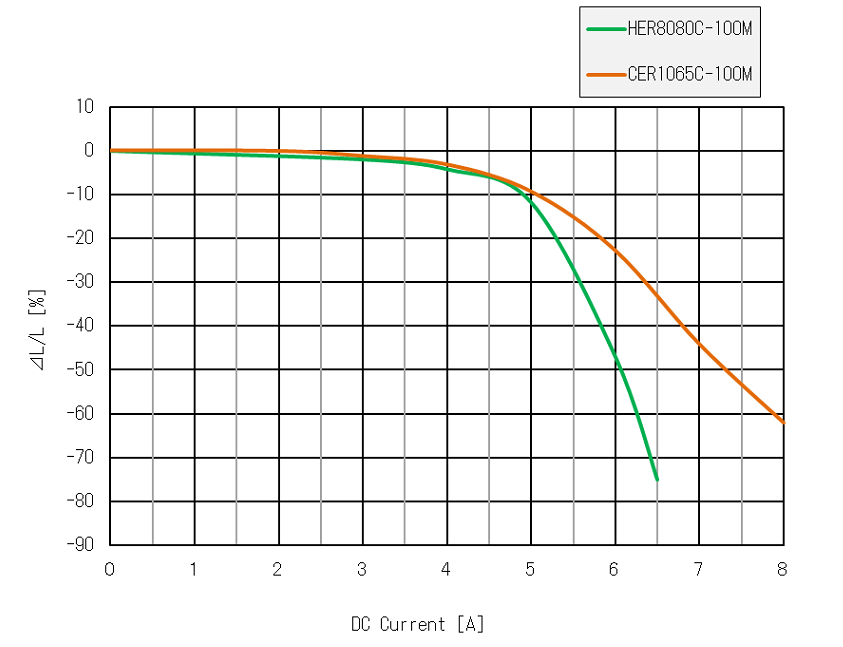

直流重畳電流特性

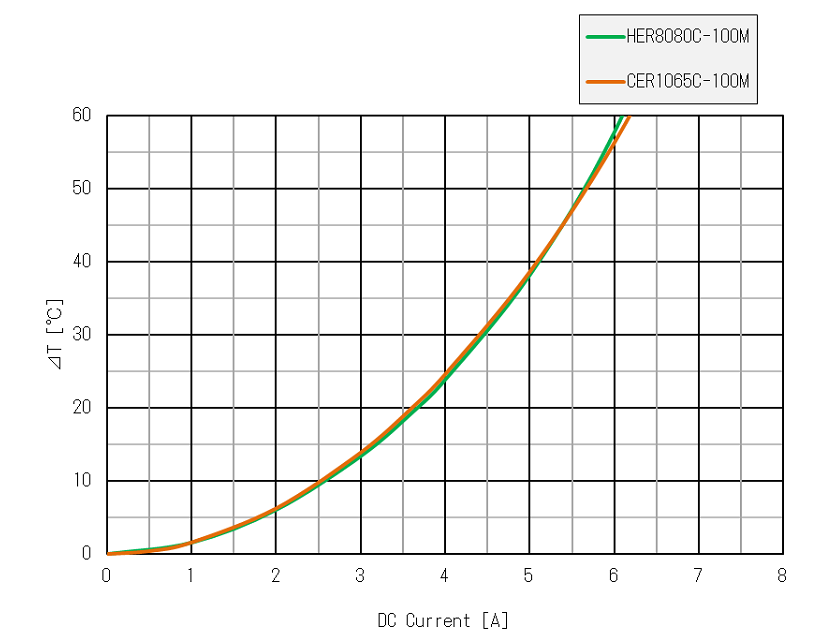

温度上昇特性
