メタルコンポジットパワーインダクタ XRJ2520

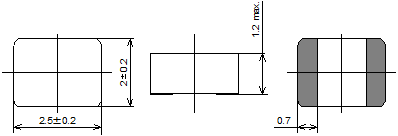

特長
- 金属磁性材料を使用し小型化と大電流化を実現
- 平角線を採用し、低抵抗・大電流仕様
- ギャップレス一体構造で低唸り
- 環境温度によって直流重畳特性の変化が少ない
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル テレビ＆モニタ, ミニコンポ、AVアンプ、業務用アンプ, カメラ, レコーダー
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- PC周辺機器 PC, プリンタ, プロジェクタ
- 家電 LED照明
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (mΩ) | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | |
|---|---|---|---|---|---|
| Max | Typical | ||||
| XRJ2520-R15M | 0.15 ± 20% | 12.8 | 10.6 | 8.7 | 5.8 |
| XRJ2520-R22M | 0.22 ± 20% | 13.5 | 11.2 | 8 | 5.7 |
| XRJ2520-R33M | 0.33 ± 20% | 18 | 14 | 7.5 | 5.1 |
| XRJ2520-R47M | 0.47 ± 20% | 20 | 16 | 6.7 | 4.9 |
| XRJ2520-R68M | 0.68 ± 20% | 30 | 26 | 6 | 4.5 |
| XRJ2520-1R0M | 1 ± 20% | 40 | 32 | 5.5 | 4.1 |
| XRJ2520-1R5M | 1.5 ± 20% | 60 | 50 | 3.8 | 2.7 |
| XRJ2520-2R2M | 2.2 ± 20% | 84 | 70 | 3.5 | 2.6 |
| XRJ2520-3R3M | 3.3 ± 20% | 130 | 105 | 2.9 | 1.8 |
| XRJ2520-4R7M | 4.7 ± 20% | 200 | 165 | 2.1 | 1.5 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃となる電流値
