SEPIC/ZETA用トランス SQR8042CA
特長
- 2in1構造の小型・高効率のSEPICやZETAコンバータなどに対応
- 閉磁路構造、大電流仕様
- 4端子構造により耐振動性、耐衝撃性が向上
- AEC-Q200対応
- 使用温度範囲：-40℃～+125℃（自己発熱を含む）
用途
- オーディオビジュアル カメラ
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- その他 各種電源, 産業機器
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗 (Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | ||
|---|---|---|---|---|---|---|
| ④-③ | ②-① | One winding | Series connection | |||
| SQR8042CA-1R3A | 1.3 ± 35% | 0.017 | 0.017 | 6.3 | 3.85 | 8.7 |
| SQR8042CA-1R8A | 1.8 ± 35% | 0.024 | 0.024 | 5.1 | 3.3 | 7 |
| SQR8042CA-2R4A | 2.4 ± 35% | 0.031 | 0.031 | 4.35 | 2.8 | 6.05 |
| SQR8042CA-3R3A | 3.3 ± 35% | 0.04 | 0.04 | 3.85 | 2.6 | 5.25 |
| SQR8042CA-3R9A | 3.9 ± 35% | 0.046 | 0.046 | 3.4 | 2.5 | 4.75 |
| SQR8042CA-5R1N | 5.1 ± 30% | 0.059 | 0.059 | 3.05 | 2.1 | 4.25 |
| SQR8042CA-6R2N | 6.2 ± 30% | 0.069 | 0.069 | 2.8 | 1.9 | 3.8 |
| SQR8042CA-6R8N | 6.8 ± 30% | 0.08 | 0.08 | 2.55 | 1.8 | 3.5 |
| SQR8042CA-8R2N | 8.2 ± 30% | 0.095 | 0.095 | 2.35 | 1.65 | 3.2 |
| SQR8042CA-100M | 10 ± 20% | 0.11 | 0.11 | 2.2 | 1.5 | 3 |
| SQR8042CA-120M | 12 ± 20% | 0.14 | 0.14 | 1.9 | 1.4 | 2.6 |
| SQR8042CA-150M | 15 ± 20% | 0.17 | 0.17 | 1.7 | 1.2 | 2.3 |
| SQR8042CA-180M | 18 ± 20% | 0.19 | 0.19 | 1.6 | 1.15 | 2.2 |
| SQR8042CA-220M | 22 ± 20% | 0.23 | 0.23 | 1.45 | 1.05 | 2 |
| SQR8042CA-270M | 27 ± 20% | 0.28 | 0.28 | 1.3 | 0.95 | 1.8 |
| SQR8042CA-330M | 33 ± 20% | 0.36 | 0.36 | 1.15 | 0.85 | 1.6 |
| SQR8042CA-390M | 39 ± 20% | 0.42 | 0.42 | 1.05 | 0.75 | 1.5 |
| SQR8042CA-470M | 47 ± 20% | 0.51 | 0.51 | 0.95 | 0.7 | 1.35 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

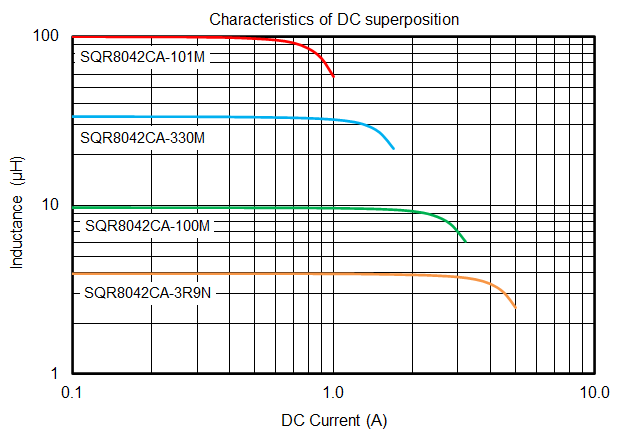

直流重畳電流特性

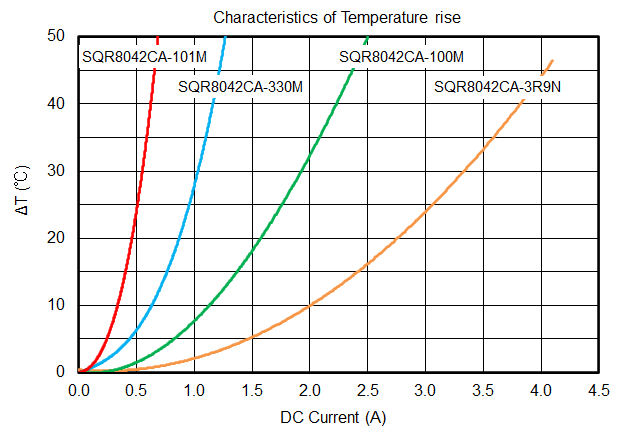

温度上昇特性
