高信頼性パワーインダクタ CHVR1277
特長
- 閉磁路タイプの面実装パワーインダクタ
- 600V耐圧品
- High voltage入力のDC-DCコンバータに最適
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- 家電 白物家電
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー

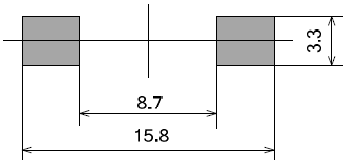

電気的特性
| 品番 | インダクタンス (µH) | 直流抵抗 (Ω)±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | ||
|---|---|---|---|---|---|---|
| Typical | Spec | Typical | Spec | |||
| CHVR1277-151M | 150 ± 20% | 0.18 | 2.15 | 1.6 | 1.7 | 1.2 |
| CHVR1277-181M | 180 ± 20% | 0.23 | 2.01 | 1.45 | 1.55 | 1.15 |
| CHVR1277-221M | 220 ± 20% | 0.29 | 1.88 | 1.35 | 1.45 | 1.05 |
| CHVR1277-271M | 270 ± 20% | 0.36 | 1.75 | 1.25 | 1.3 | 0.91 |
| CHVR1277-331M | 330 ± 20% | 0.41 | 1.4 | 1 | 1.2 | 0.88 |
| CHVR1277-391M | 390 ± 20% | 0.6 | 1.25 | 0.9 | 1.13 | 0.8 |
| CHVR1277-471M | 470 ± 20% | 0.69 | 1.15 | 0.8 | 1 | 0.7 |
| CHVR1277-561M | 560 ± 20% | 0.74 | 1.05 | 0.73 | 0.95 | 0.65 |
| CHVR1277-681M | 680 ± 20% | 0.82 | 1 | 0.68 | 0.82 | 0.6 |
| CHVR1277-821M | 820 ± 20% | 0.98 | 0.91 | 0.62 | 0.75 | 0.55 |
| CHVR1277-102M | 1000 ± 20% | 1.15 | 0.89 | 0.6 | 0.68 | 0.5 |
| CHVR1277-142M | 1400 ± 20% | 2.12 | 0.73 | 0.55 | 0.47 | 0.38 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

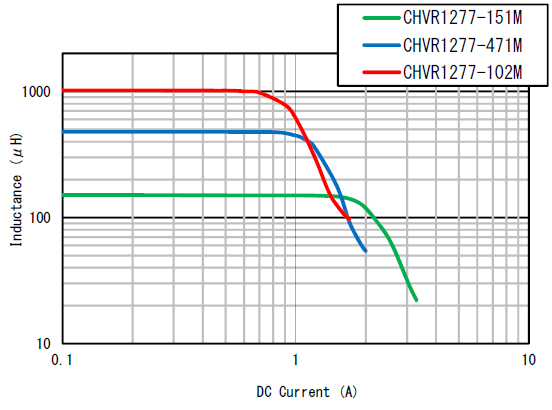

直流重畳電流特性

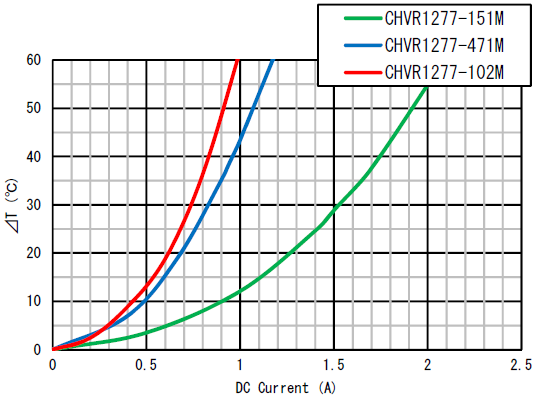

温度上昇特性
