パワーインダクタ（SMD） 7E06NB

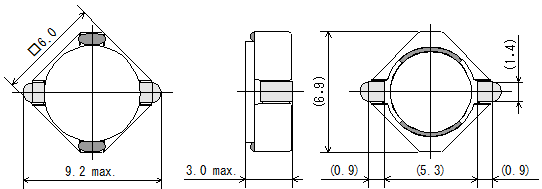

特長
- 閉磁路タイプ面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- 直流重畳電流特性を重視した仕様
用途
- オーディオビジュアル テレビ＆モニタ, カメラ, レコーダー
- 車載 アンテナ
- PC周辺機器 PC, プリンタ, プロジェクタ
- 家電 LED照明
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| 7E06NB-1R2N | 1.2 ± 30% | 0.0098 | 3.6 | 5.2 |
| 7E06NB-1R5N | 1.5 ± 30% | 0.013 | 3.4 | 4.6 |
| 7E06NB-2R2N | 2.2 ± 30% | 0.017 | 2.7 | 4 |
| 7E06NB-3R3N | 3.3 ± 30% | 0.022 | 2.6 | 3.5 |
| 7E06NB-3R9N | 3.9 ± 30% | 0.025 | 2.2 | 3.3 |
| 7E06NB-4R7N | 4.7 ± 30% | 0.031 | 2.1 | 2.9 |
| 7E06NB-5R6N | 5.6 ± 30% | 0.035 | 1.9 | 2.8 |
| 7E06NB-6R8N | 6.8 ± 30% | 0.043 | 1.7 | 2.4 |
| 7E06NB-8R2N | 8.2 ± 30% | 0.048 | 1.6 | 2.3 |
| 7E06NB-100M | 10 ± 20% | 0.058 | 1.4 | 2 |
| 7E06NB-120M | 12 ± 20% | 0.069 | 1.3 | 1.8 |
| 7E06NB-150M | 15 ± 20% | 0.086 | 1.2 | 1.6 |
| 7E06NB-180M | 18 ± 20% | 0.099 | 1.1 | 1.5 |
| 7E06NB-220M | 22 ± 20% | 0.12 | 1 | 1.3 |
| 7E06NB-270M | 27 ± 20% | 0.14 | 0.9 | 1.2 |
| 7E06NB-330M | 33 ± 20% | 0.2 | 0.8 | 1.05 |
| 7E06NB-390M | 39 ± 20% | 0.21 | 0.75 | 0.98 |
| 7E06NB-470M | 47 ± 20% | 0.29 | 0.67 | 0.87 |
| 7E06NB-560M | 56 ± 20% | 0.32 | 0.63 | 0.83 |
| 7E06NB-680M | 68 ± 20% | 0.39 | 0.57 | 0.71 |
| 7E06NB-820M | 82 ± 20% | 0.45 | 0.53 | 0.66 |
| 7E06NB-101M | 100 ± 20% | 0.56 | 0.48 | 0.6 |
| 7E06NB-121M | 120 ± 20% | 0.62 | 0.45 | 0.56 |
| 7E06NB-151M | 150 ± 20% | 0.9 | 0.38 | 0.47 |
| 7E06NB-181M | 180 ± 20% | 1 | 0.36 | 0.43 |
| 7E06NB-221M | 220 ± 20% | 1.55 | 0.28 | 0.36 |
| 7E06NB-271M | 270 ± 20% | 1.75 | 0.26 | 0.33 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から35%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が25℃となる電流値
電流特性グラフ

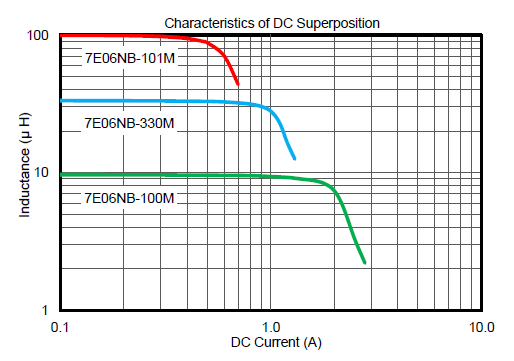

直流重畳電流特性
温度上昇特性
