パワーインダクタ（SMD） 7E06LB

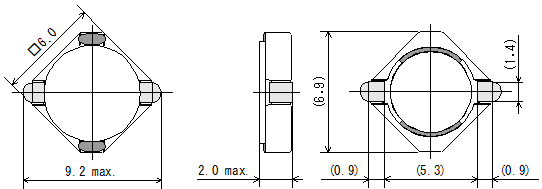

特長
- 閉磁路タイプ面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- 直流重畳電流特性を重視した仕様
用途
- オーディオビジュアル テレビ＆モニタ, カメラ, レコーダー
- 車載 アンテナ
- PC周辺機器 PC, プリンタ, プロジェクタ
- 家電 LED照明
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| 7E06LB-1R2N | 1.2 ± 30% | 0.014 | 3.1 | 4.1 |
| 7E06LB-1R8N | 1.8 ± 30% | 0.02 | 2.4 | 3.4 |
| 7E06LB-2R4N | 2.4 ± 30% | 0.027 | 2.2 | 3 |
| 7E06LB-3R3N | 3.3 ± 30% | 0.037 | 2 | 2.6 |
| 7E06LB-4R3N | 4.3 ± 30% | 0.05 | 1.7 | 2.2 |
| 7E06LB-5R6N | 5.6 ± 30% | 0.057 | 1.5 | 2 |
| 7E06LB-6R8N | 6.8 ± 30% | 0.077 | 1.4 | 1.6 |
| 7E06LB-8R2N | 8.2 ± 30% | 0.085 | 1.3 | 1.5 |
| 7E06LB-100M | 10 ± 20% | 0.12 | 1.1 | 1.3 |
| 7E06LB-120M | 12 ± 20% | 0.13 | 1 | 1.2 |
| 7E06LB-150M | 15 ± 20% | 0.17 | 0.9 | 1.1 |
| 7E06LB-180M | 18 ± 20% | 0.19 | 0.85 | 1 |
| 7E06LB-220M | 22 ± 20% | 0.23 | 0.75 | 0.9 |
| 7E06LB-270M | 27 ± 20% | 0.27 | 0.65 | 0.85 |
| 7E06LB-330M | 33 ± 20% | 0.38 | 0.6 | 0.68 |
| 7E06LB-390M | 39 ± 20% | 0.42 | 0.57 | 0.65 |
| 7E06LB-470M | 47 ± 20% | 0.47 | 0.53 | 0.61 |
| 7E06LB-560M | 56 ± 20% | 0.69 | 0.5 | 0.5 |
| 7E06LB-680M | 68 ± 20% | 0.79 | 0.44 | 0.46 |
| 7E06LB-820M | 82 ± 20% | 0.88 | 0.4 | 0.44 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から35%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が25℃となる電流値
電流特性グラフ

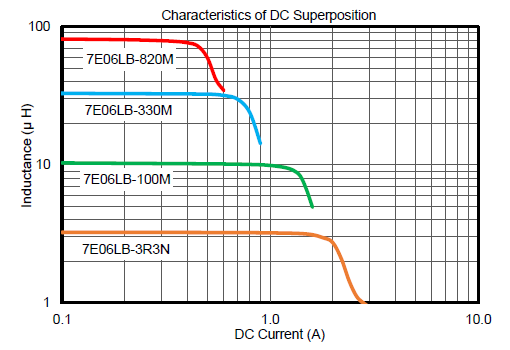

直流重畳電流特性

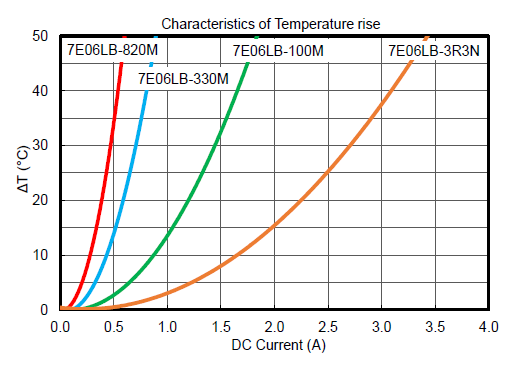

温度上昇特性
