パワーインダクタ（SMD） 7E03LB
特長
- 小型・低背（高さ1.5mm品と2.0mm品）
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- 特性にあわせた2タイプを用意
- 直流重畳電流特性を重視した仕様
用途
- オーディオビジュアル ポータブルオーディオ, カメラ
- PC周辺機器 スマートフォン・タブレット, PC, 無線ルーター
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー, 無線機

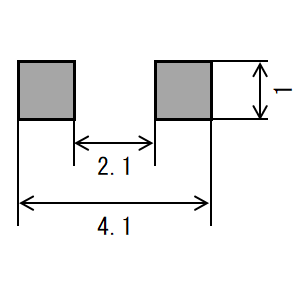

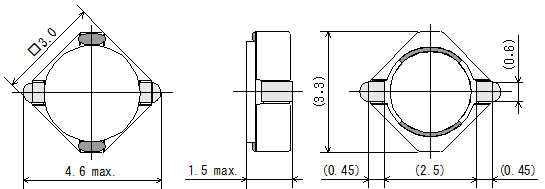

電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(Ω) ±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| 7E03LB-1R2N | 1.2 ± 30% | 0.043 | 1.9 | 1.9 |
| 7E03LB-1R5N | 1.5 ± 30% | 0.058 | 1.6 | 1.6 |
| 7E03LB-2R0N | 2 ± 30% | 0.065 | 1.4 | 1.4 |
| 7E03LB-2R7N | 2.7 ± 30% | 0.091 | 1.2 | 1.3 |
| 7E03LB-3R3N | 3.3 ± 30% | 0.11 | 1.1 | 1.2 |
| 7E03LB-3R9N | 3.9 ± 30% | 0.13 | 1 | 1.1 |
| 7E03LB-4R7N | 4.7 ± 30% | 0.16 | 0.95 | 0.95 |
| 7E03LB-5R6N | 5.6 ± 30% | 0.19 | 0.85 | 0.85 |
| 7E03LB-6R8N | 6.8 ± 30% | 0.24 | 0.8 | 0.8 |
| 7E03LB-8R2N | 8.2 ± 30% | 0.28 | 0.75 | 0.75 |
| 7E03LB-100M | 10 ± 20% | 0.36 | 0.65 | 0.65 |
| 7E03LB-120M | 12 ± 20% | 0.4 | 0.58 | 0.58 |
| 7E03LB-150M | 15 ± 20% | 0.57 | 0.5 | 0.5 |
| 7E03LB-180M | 18 ± 20% | 0.62 | 0.47 | 0.47 |
| 7E03LB-220M | 22 ± 20% | 0.69 | 0.44 | 0.44 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から35%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

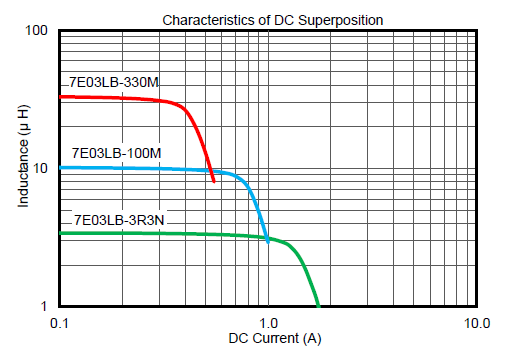

直流重畳電流特性

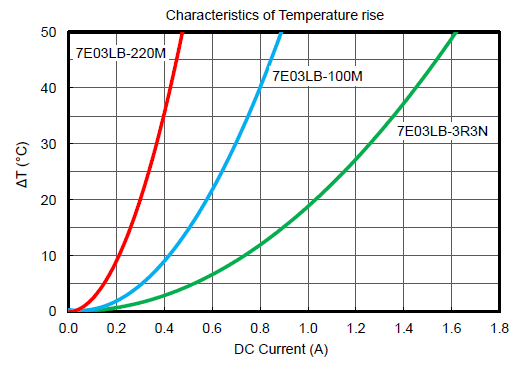

温度上昇特性
