高信頼性パワーインダクタ CER6027C

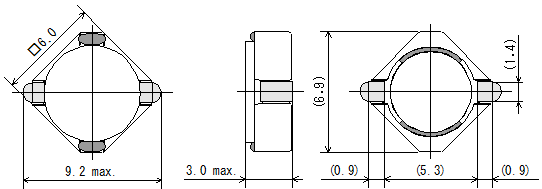

特長
- 車載機器向け高信頼性対応
- 閉磁路タイプの面実装パワーインダクタ
- 電源用のチョークコイルとして最適
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- 車載 カーオーディオ, カーナビゲーション, ECU, LEDヘッドライト
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー
電気的特性
| 品番 | インダクタンス (µH) | 直流抵抗 (Ω)±30% | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) | ||
|---|---|---|---|---|---|---|
| Typical | Spec | Typical | Spec | |||
| CER6027C-1R2N | 1.2 ± 30% | 0.0098 | 3.6 | 5.54 | 5.2 | 6.7 |
| CER6027C-1R5N | 1.5 ± 30% | 0.013 | 3.4 | 4.69 | 4.6 | 6 |
| CER6027C-2R2N | 2.2 ± 30% | 0.017 | 2.7 | 4.36 | 4 | 5 |
| CER6027C-3R3N | 3.3 ± 30% | 0.022 | 2.6 | 3.95 | 3.5 | 4.4 |
| CER6027C-3R9N | 3.9 ± 30% | 0.025 | 2.2 | 3.23 | 3.3 | 4.1 |
| CER6027C-4R7N | 4.7 ± 30% | 0.031 | 2.1 | 2.94 | 2.9 | 3.6 |
| CER6027C-5R6N | 5.6 ± 30% | 0.035 | 1.9 | 2.57 | 2.8 | 3.4 |
| CER6027C-6R8N | 6.8 ± 30% | 0.043 | 1.7 | 2.41 | 2.4 | 3 |
| CER6027C-8R2N | 8.2 ± 30% | 0.048 | 1.6 | 2.35 | 2.3 | 2.8 |
| CER6027C-100M | 10 ± 20% | 0.058 | 1.4 | 2.03 | 2 | 2.5 |
| CER6027C-120M | 12 ± 20% | 0.069 | 1.3 | 1.73 | 1.8 | 2.3 |
| CER6027C-150M | 15 ± 20% | 0.086 | 1.2 | 1.65 | 1.6 | 2 |
| CER6027C-180M | 18 ± 20% | 0.099 | 1.1 | 1.56 | 1.5 | 1.9 |
| CER6027C-220M | 22 ± 20% | 0.12 | 1 | 1.41 | 1.3 | 1.7 |
| CER6027C-270M | 27 ± 20% | 0.14 | 0.9 | 1.2 | 1.2 | 1.5 |
| CER6027C-330M | 33 ± 20% | 0.2 | 0.8 | 1.08 | 1.05 | 1.3 |
| CER6027C-390M | 39 ± 20% | 0.21 | 0.75 | 1 | 0.98 | 1.25 |
| CER6027C-470M | 47 ± 20% | 0.29 | 0.67 | 0.93 | 0.87 | 1.05 |
| CER6027C-560M | 56 ± 20% | 0.32 | 0.63 | 0.85 | 0.83 | 0.99 |
| CER6027C-680M | 68 ± 20% | 0.39 | 0.57 | 0.8 | 0.71 | 0.88 |
| CER6027C-820M | 82 ± 20% | 0.45 | 0.53 | 0.66 | 0.66 | 0.82 |
| CER6027C-101M | 100 ± 20% | 0.56 | 0.48 | 0.65 | 0.6 | 0.73 |
| CER6027C-121M | 120 ± 20% | 0.62 | 0.45 | 0.6 | 0.56 | 0.69 |
| CER6027C-151M | 150 ± 20% | 0.9 | 0.38 | 0.54 | 0.47 | 0.56 |
| CER6027C-181M | 180 ± 20% | 1 | 0.36 | 0.48 | 0.43 | 0.53 |
| CER6027C-221M | 220 ± 20% | 1.55 | 0.28 | 0.41 | 0.36 | 0.42 |
| CER6027C-271M | 270 ± 20% | 1.75 | 0.26 | 0.37 | 0.33 | 0.39 |
- インダクタンス測定条件:100kHz,1V(＜10μH)、1kHz,1V(≧10μH)
- 直流重畳許容電流:インダクタンスの減少が初期値から30%以内となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃以下となる電流値
電流特性グラフ

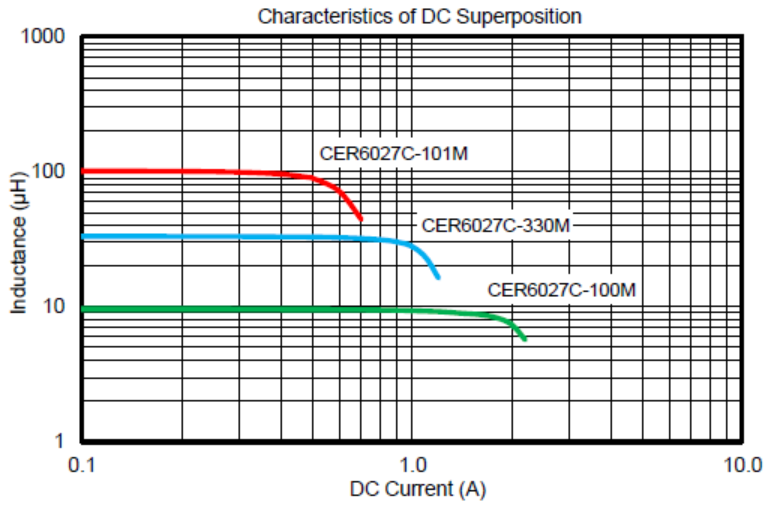

直流重畳電流特性

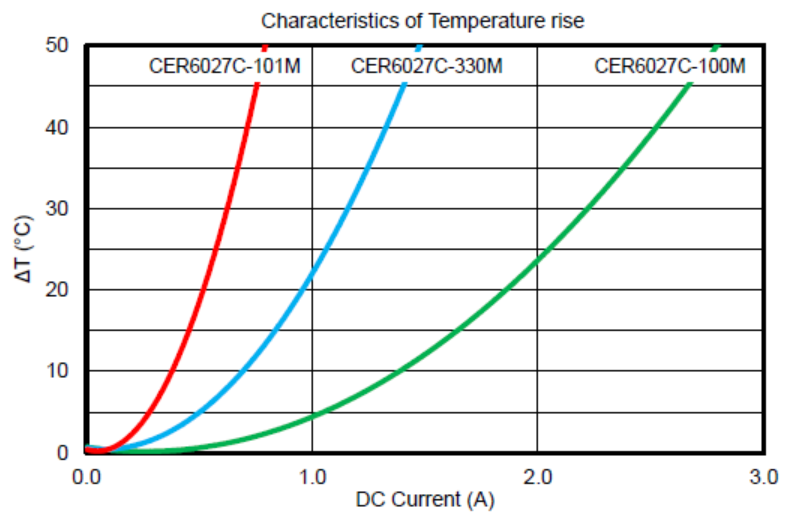

温度上昇特性
