高信頼性パワーインダクタ CBE2618H
特長
- 電流特性を大幅に向上させたパワーインダクタ
- 低漏洩磁束の閉磁路構造
- 平角線を採用し、低抵抗・大電流仕様
- 大電流対応の構造
- AEC-Q200対応
- 使用温度範囲：-40℃～+150℃（自己発熱を含む）
用途
- オーディオビジュアル ミニコンポ、AVアンプ、業務用アンプ
- 車載 カーオーディオ, ECU
- 家電 白物家電
- その他 各種電源, 産業機器, 医療機器・美容機器, エネルギー
電気的特性
| 品番 | インダクタンス(µH) | 直流抵抗(mΩ) max. | 直流重畳許容電流 (A) | 温度上昇許容電流 (A) |
|---|---|---|---|---|
| CBE2618H-3R3M | 3.3 ± 20% | 2.2 | 85 | 32 |
| CBE2618H-4R7M | 4.7 ± 20% | 2.2 | 59 | 32 |
| CBE2618H-6R8M | 6.8 ± 20% | 2.2 | 41 | 32 |
| CBE2618H-100M | 10 ± 20% | 2.2 | 28 | 32 |
| CBE2618H-150M | 15 ± 20% | 2.2 | 18 | 32 |
| CBE2618H-220M | 22 ± 20% | 2.2 | 11 | 32 |
| CBE2618H-330M | 33 ± 20% | 2.2 | 7 | 32 |
- インダクタンス測定条件:100kHz,1V
- 直流重畳許容電流:インダクタンスの減少が初期値から10%となる電流値
- 温度上昇許容電流:コアの表面温度上昇が40℃となる電流値
電流特性グラフ

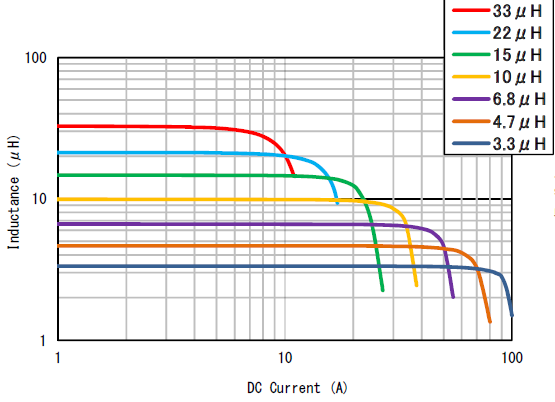

直流重畳電流特性

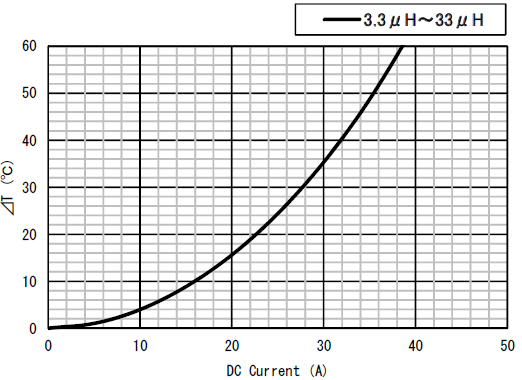

温度上昇特性
